防水淋雨试验设备,【东莞志恩仪器设备(汉中市分公司)zhienyiqi3126-15】生产的防水淋雨试验设备价格优惠,kG2Re4qMC质量可靠,受到广大用户的认可,今日新闻,欢迎来电咨询,联系人:曾平,地址:石碣镇科技东路116号三楼厂房。

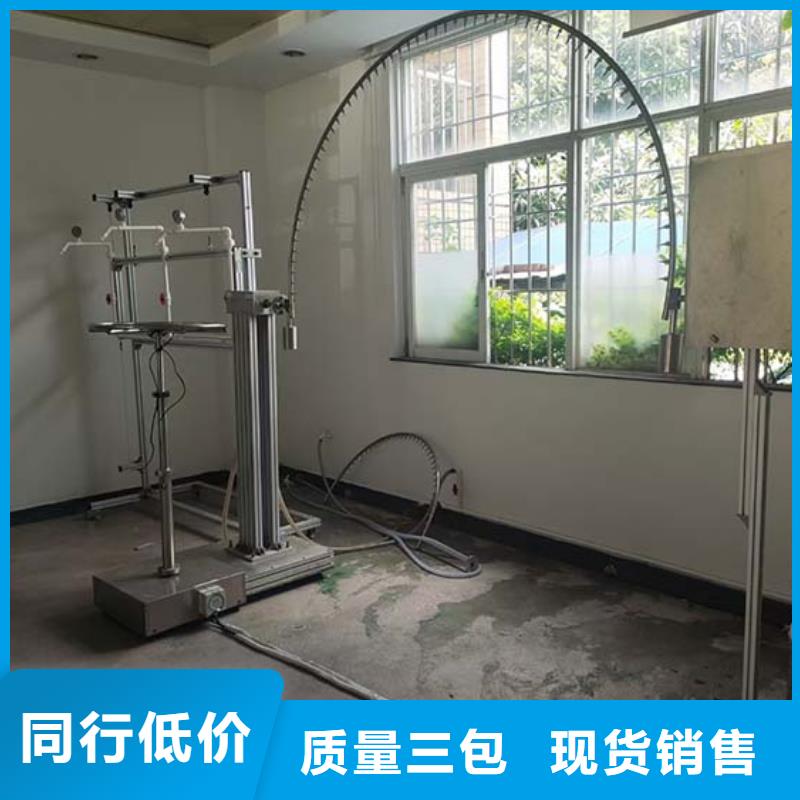

淋雨试验箱结构原理访问 淋雨试验箱是测试汽车灯具、雨刷、防水条带、机车仪表及低压电器外壳防护的防雨、防水性能的设备。那么淋雨试验箱一般是什么结构，又是利用什么原理来进行淋雨试验的呢？ 一、淋雨试验箱原理 能够提供逼真的模拟电子产品及其元器件在运输和使用期间可能受到的淋水和喷淋试验等各种环境.以达到检测各种产品的防水防雨性能。 淋雨试验箱是通过机械传动，达到试验目的。转台传动机构是通过电动机带动蜗杆，驱动蜗轮，达到规定转速，摆杆是电机带动减速机减速带动齿杆驱动被动齿轮，使摆杆运动。 淋雨试验分为摆管式淋水试验和喷头式淋水试验。 二、摆管式淋水试验 摆管摆动：通过电机、变频器（进口件）驱动减速器、偏心轮机构、齿条齿轮等机械传动实现。利用变频器调节摆管次数(单位时间内)，通过偏心轮机构调节角度。 工作台旋转：电机带动涡轮减速旋转，从而达到工作台旋转速度。 喷嘴：根据试件的大小，决定摆管的弯曲半径。喷嘴为可拆式专用喷嘴，喷孔可根据标准要求的孔径随时更换，以使射出的水滴均匀，流量充足。 下水道：敞开式摆管淋雨须考虑排水，在土建时就应考虑，以能迅速排放，不积水为佳。另需配备相当容量的贮水池以供应试验所需。 三、淋雨试验箱材质结构 气候环境对产品的老化、颜料褪色、金属的腐蚀有较大的影响，因而老化试验愈来愈受到橡胶、塑料、化工、汽车、纺织等行业的重视，气候环境的因素很多，如太阳光照、温度、湿度、雨淋等，淋雨试验箱是模拟雨淋的环境试验设备。 市面上的主流淋雨试验箱外壳采用优质不锈钢短发纹板制作，工作室采用优质不锈板制作。试验箱由主体部分、传动机构和电器部分组成。 四、防水试验等级 对于可便携式、户外用以及汽车电子均有防水测试要求，在国际上不论是IEC、MIL或ETSI以及SAE均有制订相对应的测试要求。 IEC/EN60529防水分为9个等级(等级0~等级8)，防水等级(e.g.IPX4-防水等级4)：Level0:完全防水无保护 Level1:垂直方向滴水应无有害影响 Level2:外壳的各垂直面在15°范围内倾斜时，垂直滴水应无有害影响 Level3:各垂直面60°范围内淋水，无有害影响 Level4:向外壳各方向溅水无有害影响 Level5:向外壳各个方向喷水无有害影响 Level6:向外壳各个方向强烈喷水无有害影响 Level7:浸入规定压力的水中经规定时间后外壳进水量不致达到有害程度 Level8:按生产厂和用户双方同意的条件（应比Level7严酷）持续潜水后外壳进水量不致达有害程度 Level9:高压测试 2004-10-11浏览次数：2038次本文来源：热门标签：同类型导购： 淋雨试验箱产品导购 淋雨试验箱产品资料 淋雨试验箱产品问答 淋雨试验箱产品厂家 资讯 热门关注

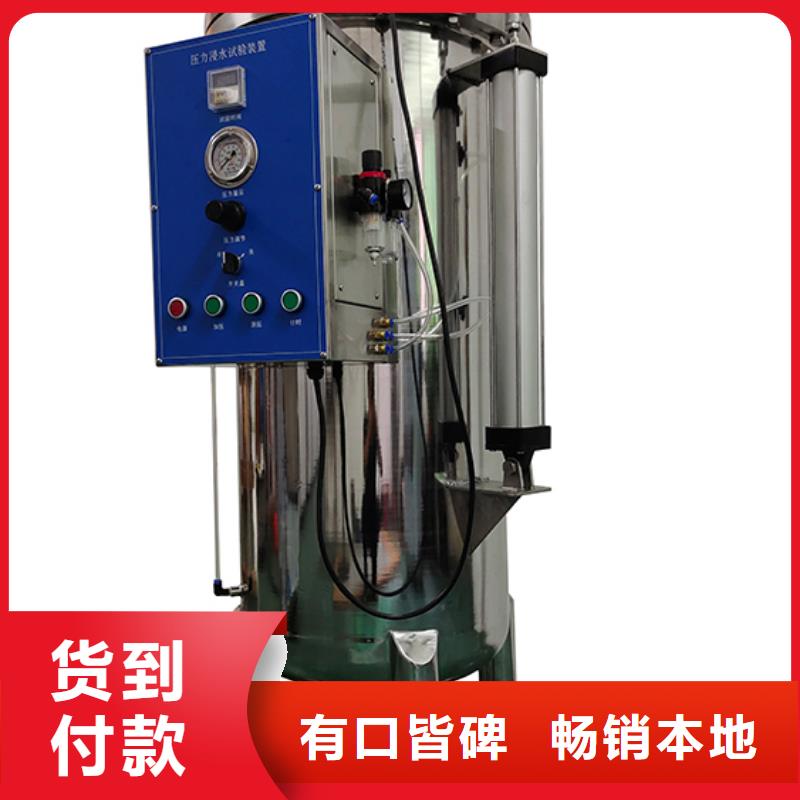

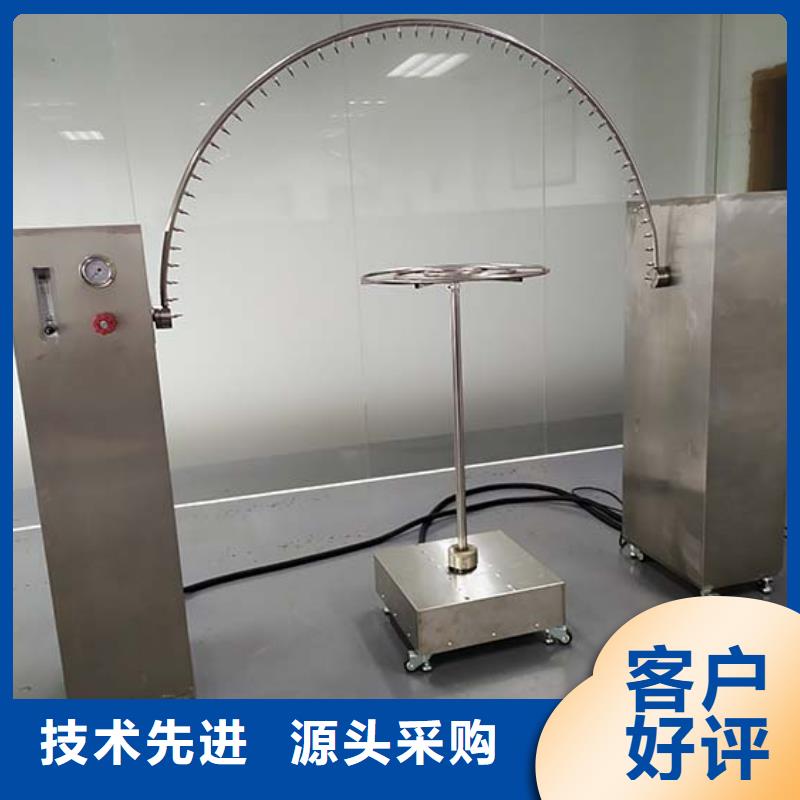

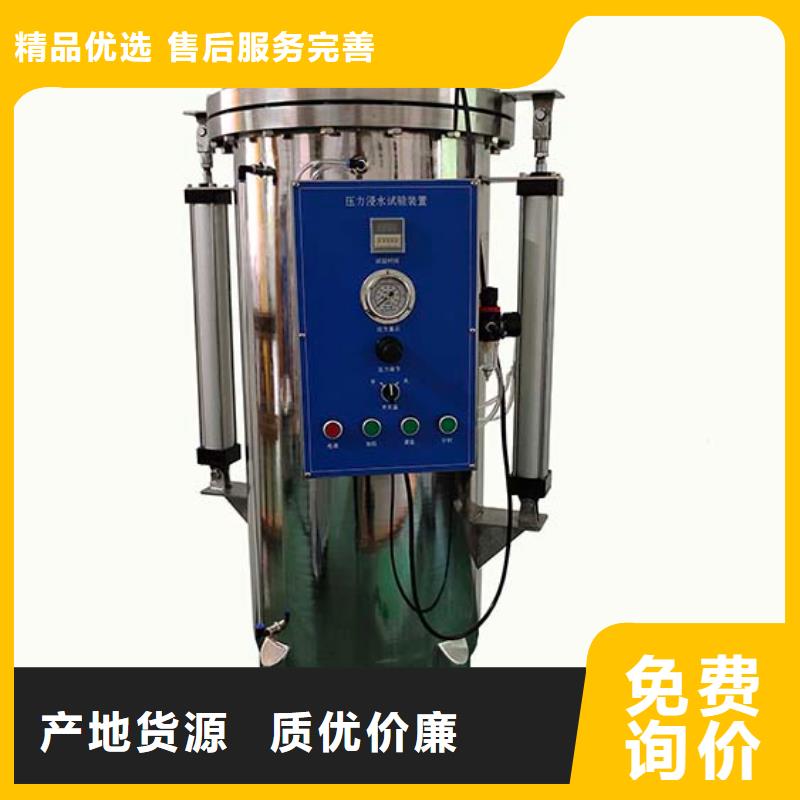

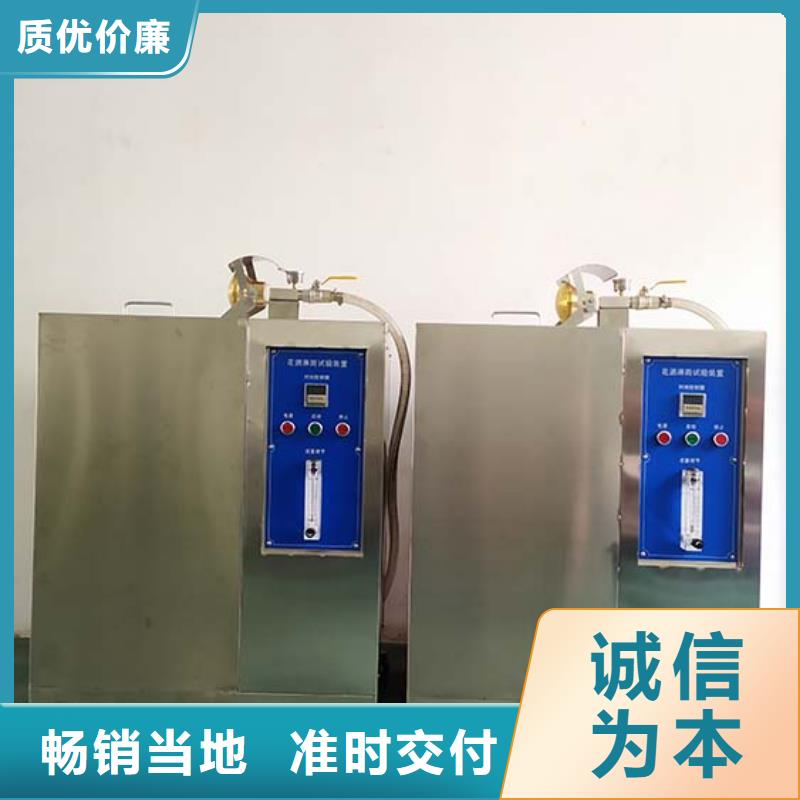

IPX防水淋雨测试设备仪器2021/10/15.10:26 IPX防水淋雨测试设备仪器设备简介：一、设备概述：IPX1、IPX2、IPX3、IPX4、IPX4K、IPX5、IPX6、IPX6K、IPX7、IPX8、IPX9K、UL喷淋、UL洒水防水等级试验机是无锡中测试验设备有限公司根据IEC60335、IEC60598、GMW3172电气功能元件通用规范、IEC60529-2013、GB4208-2017《外壳防护等级（IP代码）》、GB2423.37-2006电工电子产品基本环境试验规程试验L：砂尘试验方法、GB7000.1-2015《灯具一般要求与试验》、DIN40050-9中文版、ISO20653-2006道路车辆-防护等级（IP代码）、EN60598-1-2008《灯具：一般要求和试验》标准要求设计制造。本公司专注于IP防水防尘试验设备，该设备采用敞开式布，需专门装修防水实验室场地；适用于灯具及电工电子产品、检测机构及生产企业品管部门对中小型产品的防水检测用途。设备程式中有标准试验选项，用户根据自己的要求调节，以适应不同的测试标准。该设备已广泛应于各出入境检验检疫机电实验室、国内外产品实验室，设备性能达到有国际水平。该整套设备由以下组件组成：ZE1201型垂直滴雨试验机（IPX1、IPX2），ZE1203型摆管淋雨试验机（IPX3、IPX4、IPX4K），ZE1205型手持花洒头（适用于大型样品的IPX3、IPX4），ZC1207型手持式试验喷嘴（IPX5、IPX6、IPX6K），ZE1209型可倾斜旋转样品载物台（放置样品），ZE1211型电动IPX7浸水载物平台（IPX7），静音空压机（针嘴吹干作用），ZE1213型防持续浸水试验装置（IPX8），ZE1215型UL喷淋试验装置，ZE1217型UL洒水试验装置，ZE1219型智能供水与控制系统组成，ZE1221型IPX9防高温、高压喷水试验机。二、成套设备组成、功能参数及主要配置：设备组件（一）：ZE1201型IPX1-2垂直滴雨试验机1．功能参数：1）、适用于进行产品的IPX1、IPX2测试；2）、滴水面积：1000mmX1000mm；3）、滴水孔孔距：20mm；4）、滴水孔径：φ0.4mm；5）、降雨量：1~1.5mm/min（IPX1）、3~3.5mm/min（IPX2）(采用数字控制降雨量技术)；IPX防水淋雨测试设备仪器设备组件（二）：ZE1203型IPX3-4摆管淋雨试验机1．功能参数：1）、适用于进行产品的IPX3、IPX4、IPX4K测试。2）、摆管规格：R200mm、R400mm、R600mm(IPX4K)、R800mm、R1000mm.3）、IPX3/X4喷水孔径：φ0.4mm.4）、IPX4K滴雨孔径：φ0.8mm；5）、IPX3/X4喷水量：0.46-4.7L/min(标准喷水量已内置，用户也可自行设定)..6）、IPX4K水流量：0-60L/min(可调),每孔0.6（±5％）L/min。7）、IPX3/4水压控制：（50-150)kpa。8）、IPX4K水压控制：大约400kpa。9）、喷嘴夹角：1200（IPX3、±60o）.10）、摆动夹角：1200（IPX3、±60o）.IPX防水淋雨测试设备仪器设备组件（三）：ZE1205型IPX3-4手持花洒头1．功能参数：1、适用于进行大型产品的IPX3/IPX4淋雨测试；2、孔径：?0.5mm。3、孔数：121个。4、喷水孔的分布：中间孔1、内两圈24个孔夹角30°、外四圈96个孔夹角15°。5、喷头球面直径：SR75.5mm。9、试验水压力：50~150kPa、或用户从控制系统设定压力。设备组件（四）：ZE1207型IPX5-6手持式试验喷嘴1.功能参数：1）、适用于进行产品的IPX5、IPX6、IPX6K测试。2）、孔径：ф6.3mm（IPX5、IPX6K）、ф12.5mm（IPX6）。3）、IPX5、IPX6喷嘴螺纹联接、密封圈密封接口，两种喷嘴能快速手动更换，无需工具。4）、不锈钢材质。5）、水流量：12.5±0.626L/min(IPX5)、100±5L/min(IPX6)；6）、IPX6K水流量：75±5L/min(IPX6K)。7）、试验水压：（30-100-1000)kpa。IPX防水淋雨测试设备仪器设备组件（五）：ZE1209型可倾斜旋转样品载物台1．功能参数：1、样品台直径：Φ200mm、Φ600mm。2、可倾斜角度：15度。3、样品台高度：600mm~1300mm（伸缩管可调节高度）。4、样品台转速：1RPM（出厂前已内置好转速）。5、试验时转动角度：900、3600正反转、连续转动。6、样品供电防水旋转插座。IPX防水淋雨测试设备仪器设备组件（六）：ZE1211型IPX7防浸水试验箱①、设备概述：IPX7防浸水试验箱根据IEC60529:2001、GB4208-2017《外壳防护等级(IP代码)》、GB-T2423.38-2005试验R：水试验方法、GB7000.1-2015《灯具部分：一般要求与试验》，标准要求设计制造;适用于灯具及电工电子产品的IPX7防水检测试验；设备程式中有标准试验选项，另配有自定义测试选项，用户可自行设置测试数据。2、控制系统：单独、自动控制。③、功能参数：1、IPX7浸水试验箱：带自动升降样品吊篮，用户设定浸水时间、时间到达后自动吊起样品；2、设备结构：304不锈钢四方形加强水箱，水箱前面有带刻度有机玻璃视窗以便试验人员操作，外形材料铝朔板封面、美观整洁。3、箱体内尺寸：长800mm×宽800mm×高1800mm（水深能达到1500mm）；4、配梯级一个；5、温度计：显示出箱内水温。6、试验时间：0-9999.9Min（可设定）；7、液位：溢流口；8、视窗尺寸：W200mm×1650mm（带刻度）；设备组件（九）EN1213型IPX8防持续浸水试验装置①、功能概述：IPX8压力水密性试验装置（新款）根据IEC60529:2001《Degreesofprotectionprovidedbyenclosures(IPCode)》、GB4208-2017《外壳防护等级(IP代码)》、GB-T2423.38-2005试验R：水试验方法、GB7000.1-2015《灯具部分：一般要求与试验》，标准要求设计制造;适用于灯具及电工电子产品的IPX8防水检测试验；③、功能参数：1、加压容器：不锈钢罐，内空直径0.8米，内空高度1米。2、压力调节范围：0～6bar(0.6MPa)。3、加压系统：气压＋智能控制。4、自动功能：自动开盖/关盖系统一套。5、压力表精度0.25级，量程7bar。6、试验时间：0-999min。7、极限压力：7bar。8、压力保护：压力传感器保护。11、模拟水下60米水深压力。设备组件（十）：ZE1219型智能供水与控制系统1.功能参数：1、适应于IPX1-8防水、UL淋雨、UL洒水试验时供水，IPX7浸水试验，及整个防水设备的自动控制；2、供水方式：恒流恒流供水；设备组件（十一）：ZE1221型IPX9防高温、高压喷水试验机①、功能概述：IPX9防高温、高压喷水试验机根据GB4208-2017/IEC60529:2013外壳防护等级（IP代码）,ISO20653-2006道路车辆-防护等级（IP代码）、IEC60529-2013第14条款、DIN40050-9《道路车辆IP防护代码》、ISO30653-2006、QC/T417.1-200《车用电线束插接器第1部分_定义_试验方法和一般性能要求》第4.9.2条条款、TSC1000G标准第6.2.7与6.2.8。标准条款要求设计，适用于电器与汽车零部件的高温高压喷射状况下的防水检测试验；试验用水可循环使用。③、功能参数：体箱内容积：1m3；试验水温：80±5℃；喷水压力：8Mpa～10Mpa（可调）；喷水流量：14L/min～16L/min(随压力变化而改变)；三、设备使用条件：1、环境温度：0℃～40℃；2、环境湿度：≤80%；3、大气压：86kPa～106kPa；4、电源：AC380V/50Hz，功率12.5KW，带漏电保护。5、排水沟内尺寸（W×D）：240mm×70mm。6、防水试验室尺寸（W×D×H）：5000mm×5000mm×3500mm（根据用户现场来定）。IP淋雨测试装置IP淋雨测试装置ZET1410型IP5X-IP6X防尘试验箱一、概述：防尘试验箱系无锡中测试验设备有限公司根据IEC60335、IEC60598、IEC60529-2013、GB4208-2017《外壳防护等级（IP代码）》、GB2423.37-2006电工电子产品基本环境试验规程试验L：砂尘试验方法、GB7000.1-2015《灯具一般要求与试验》、DIN40050-9中文版、ISO20653-2006道路车辆-防护等级（IP代码）、标准要求设计制造，适用于电工电子产的IP5X、IP5K、IP6K耐尘测试的试验设备耐尘测试的试验设备，该设备适用于汽车、灯具及电工电子产品检测机构及生产企业品管部门对产品的检测用途。防尘试验箱主要采用人工模拟砂尘环境来检验试验品对防尘能力的试验；设备不但能供由上往下出尘，顶部出尘模式，还可以提供一个由下而上出尘，底部出尘模式的浮尘状态，粉尘可以在试验箱内循环使用；设备开关前端观察窗，并带有擦尘雨刮；设备内附有防尘插座及灯具悬持吊钩，控制电气可能按照灯具试验进行通断电测试，设备操作控制界面采用液晶触摸屏。设备增加有自动监测粉尘浓度、粉尘温度、粉尘湿度的功能。二、功能叁数：1、适用标准：GB7000.1-20024.11.6条款；GB2423.37-2006电工电子产品基本环境试验规程试验L：砂尘试验方法；IEC60529-2013；GB4208-2008《外壳防护等级(IP代码)》；DIN40050-9中文版；IEC60335、IEC60598；2、试验用尘：能通过筛孔为75μm、金属丝直径为50μm方筛孔的粉尘。3、内空尺寸（WxDxH）：1000mmX1000mmX1000mm4、外形尺寸（WxDxH）：1450mmX1200mmX1900mm5、设备安装尺寸（WxDxH）：2000mm×2000mm×2000mm6、粉尘量：2kg/m3。四、成交案例图：五、IP实验室装修布图：可免费为您规划IP实验室测试设备布图与实验室装修条件。气候环境试验-IP防尘防水测试设备-设备组成与报价：序号设备组件名称数量备注ZE1201型IPX1-2垂直滴雨试验机1台IPX1防止垂直方向滴雨，IPX2防止当外壳在15°倾斜时垂直方向滴雨。ZE1203型IPX3-4摆管淋雨试验机1台IPX3防淋雨，IPX4、IPX4K防溅水。ZE1205型IPX3-4手持花洒头1台适用于大型产品的IPX3、IPX4试验。ZE1207型IPX5-6试验喷嘴1台IPX5防喷水，IPX6、IPX6K防强烈喷水。ZE1209型可倾斜旋转样品载物台1台15°角防水试验样品承托。ZE1211型IPX7防浸水试验箱1套IPX7防短时间浸水的影响。ZE1213型IPX8防持续浸水试验装置1台IPX8防持续浸水的影响。ZE1215型UL喷淋试验装置1台UL标准淋水。ZE1217型UL洒水试验装置1台UL标准洒水。ZE1219型智能供水与控制系统1台适应于IPX1-8防水、洒水试验时供水，IPX7浸水试验，及整个防水设备的自动控制。ZE1221型IPX9防高温、高压喷水试验机1台IPX9防高温、高压喷水的影响。ZE1410型IP5X-IP6X防尘试验箱1台防尘砂尘降尘试验箱您好，本公司专注于IP防水防尘实验设备，请告诉我们您的需求，我们再给您提供完整的报价方案书与实验室场地规划布图，感谢理解！

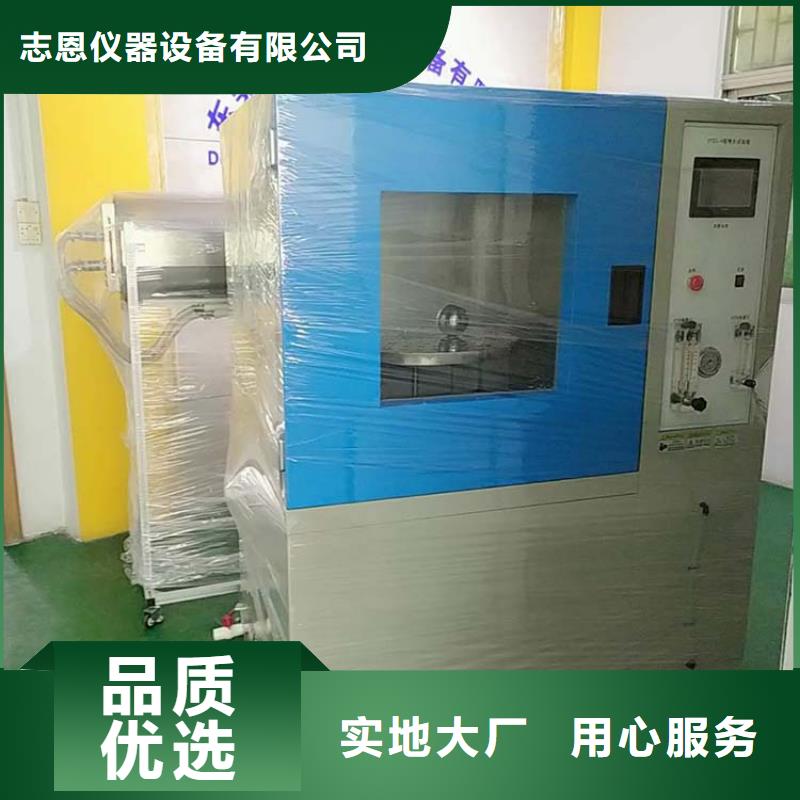

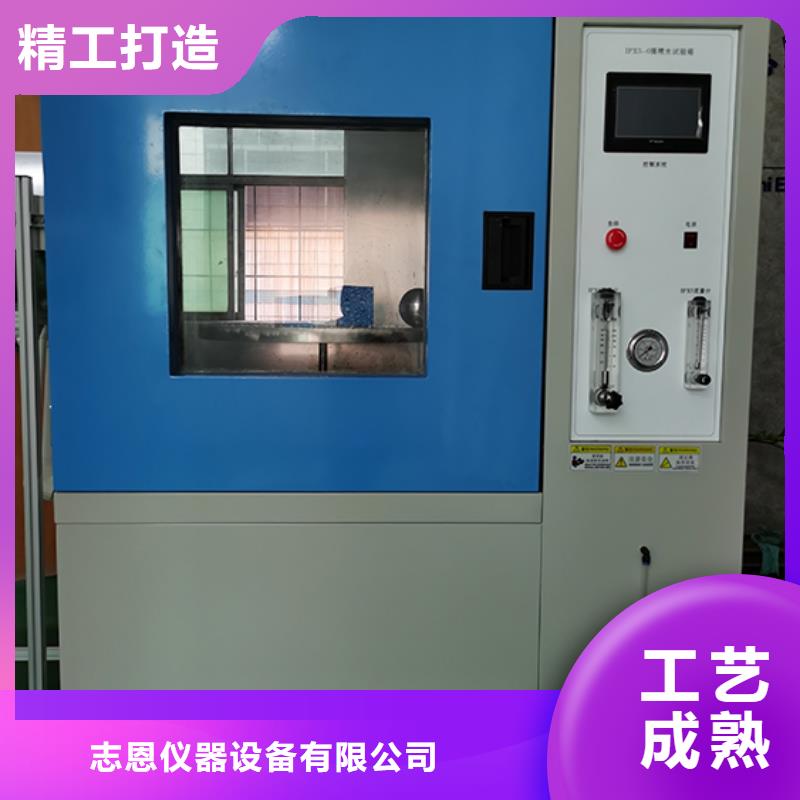

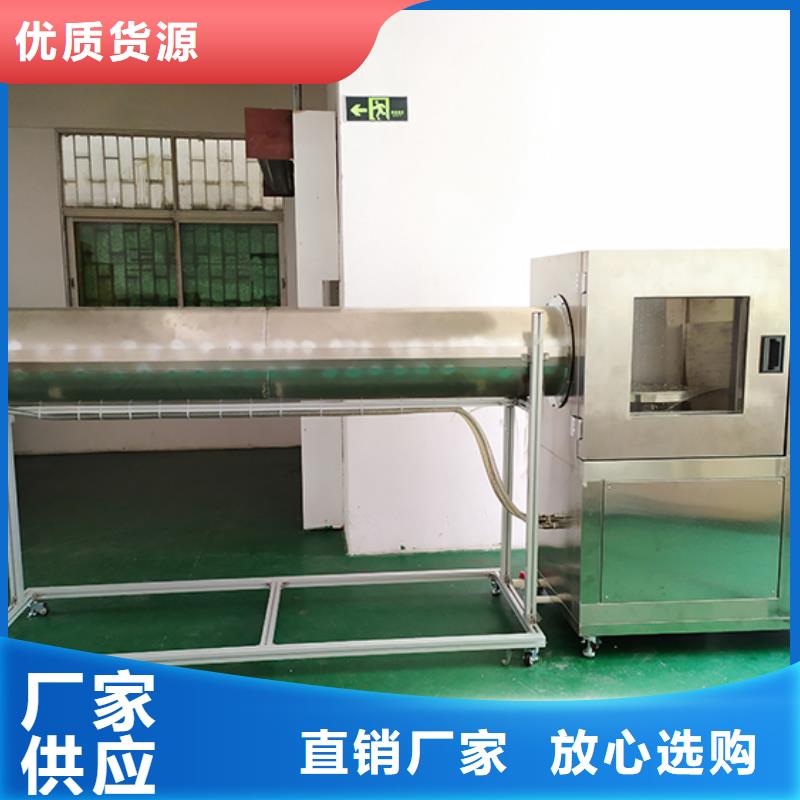

东莞志恩试验设备厂亲！产品需订购，下单前请与客服联系，产品描述参数仅供参考，不明处由我们技术团队为你服务。具体配置及参数以实际报价为准，祝大家购物愉快。淋雨试验箱说明书型号：PH-LX-500一、适用范围*试验箱是一种人工模拟淋雨的试验箱，众所周知所有处于大气压环境中的元器件及设备，无论是工作状态还是贮存状态，都会不同程度受到各种水的影响，其中淋雨较常见，进行淋雨试验是防止这些设备在经过雨水渗透和淋雨时或之后的工作效能改变程度。本试验箱性能指标均满足GB2423.38-93《电工电子产品基本试验规程》和GJB150.12《产品试验规程》中的水试验方法,以及适用于灯具行业的GB10485《灯具环境试验标准》等，特殊功能需在订货时向本公司提出。二、性能特点1、温度范围：RT--35℃（室温）；2、相对湿度：80%～98%RH（箱内湿度）；3、特点：本试验箱内壳采用304-2B不锈钢镜面板材加工而成，外壳板为冷轧板喷涂，正面为不锈钢板材喷涂，试验箱门采用全钢化玻璃制成，美观大方，积视窗，内壳采用不锈钢氩弧焊制而成，密闭而不渗漏。转盘和喷水摆管分别由变频控制器、调速器控制，变频器直接显示电机频率，也可显示电机的电压、电流等参数（详细操作参阅变频器说明书，但变频器内部的其他参数切勿改动，否则将影响设备的正常使用）；4、喷水试验时水压可调；5、型号规格：PH-LX-500注：工作室尺寸=深宽高0mm；6、附箱体示意图：1、观察窗2、门扣3、电控柜4、脚轮5、减速机6、转台7、水泵8、水箱备注:本图形与实际设备有少许不符是因本公司设备再不断改进所至，请谅解！三、操作须知：1、*试验箱主要用于对电工电子产品在雨水环境中的测试：（1）保护罩或保护壳防止渗雨的有效性；（2）设备由于淋雨造成的物理损坏；（3）设备在淋雨暴露期间或之后满足其性能要求的能力；（4）雨水排除系统是否有效；2、雨是液态水滴形成的沉降物，雨有很多特性，如降雨强度，雨滴大小和速度、雨水的物理和化学性质雨的各种特性或它们的综合，对于不同种类的设备将会产生不同的影响。不同类型雨的雨滴直径：类型较大雨滴（mm）中等雨滴（mm）一般的//雷阵雨81.4阵雨51.7平稳雨4.71.6四、操作方法：1、接通电源，（该设备必须可靠接地），（AC380V，三相五线制）将试样放置在试验箱内圆形转盘上（转台），锁紧试验箱门。2、关闭试验箱门，打开电源开关，时间控制器显示，设定相对应的时间值（详细操作见操作方法*4），然后打开淋雨开关,摆管调速调速器通电显示,按一下调速器上RUN（运行）键，顺时针调整旋扭（顺时针增加频率，逆时针减小），由显示框可以看出摆管电机的工作频率，调整好适当的频率即可，打开转台开关，转台调速调速器指示灯电亮，打开调速器上开关，由观察窗内看到转盘的转动，根据转盘的转动，适当调整旋扭即可（顺时针增加，逆时针减小）。3、打开淋雨开关，之前必须在试验箱内加入纯水，水会因排水管走势直接进入试验箱底部的水箱中，加水量为标准的饮用水桶4桶，试验箱如长期不使用时，应将水箱内的水全部排掉，防止水箱中的水长期不流动或使用会造成死水，发腻、发臭，排水时直接打开试验箱尾部低端处的排水阀门，直至水箱中的水排闭为止，排水结束后应将此阀门关闭，每次加水时，应检查此阀门是否处于关闭状态。4、如须中断或停止试验时，先将调速器全部归零，逐一关闭转台，淋雨，再关闭电源开关即可。操作面板上的照明开关是在试验中，防止实验室中因光线不足时影响察看试验中的试件而安装的，只在试验进行中观察试件开启使用，其他时间应一律处于关闭状态。5、时间控制器的设定方法：（1）、时间控制器上电显示，**应确认屏幕左下角是否显示STOP，如果不是则需要修改，按ESC键控制器屏幕显示目录画面：时间控制器面板如下：注意：控制的样式仅供参考，实际样式为准，控制器内部菜单以中文为准，说明书中所叙为英文式样，是时间控制器升级所致。＞LADDERFUN.BLOCKSTOPCLEARPROG严禁进入时间控制器的删除菜单！淋雨试验适用于航空、汽车、家电、外部照明和信号装置及汽车灯具外壳防护。淋雨试验其标准有：GB4208-2008GB10485-89GJB150.8-86GJB150．8淋雨试验标准（1）适用范围及试验目的GJB150．8适用于可能遇到淋雨环境的设备，不适用于做淋雨腐蚀试验，也不适用于评定飞机挡风罩除雨器的适应性。众所周知，设备无论是处于工作状态还是贮存状态，它们都将不同程度地受到各种水的影响，其中受淋雨影响较为常见，有些设备虽然有防雨措施，但还会受到暴露在其上表面的凝结水或泄漏水的影响。当降雨时，由于雨水的渗透、流动、冲击和积聚，会对设备及其材料产生各种影响。如暴雨会干扰雷达信号的传播；大雨滴能侵蚀高速飞行的飞机和导弹的表面；雨水能渗透到设备内部并毁坏其结构和部件。因此，降雨对产品的影响是不容忽视的。设备进行淋雨试验的目的是确定这些设备在淋雨条件下，其外壳防止雨水渗透的能力和遭到淋雨时或之后的工作效能。它主要用于确定：a．保护罩或保护壳防止渗雨的有效性；b．设备在淋雨暴露期间或之后满足其性能要求的能力；c．设备由于淋雨造成的物理损坏；d．雨水排除系统是否有效。（2）试验条件GJB150．8的试验条件是按三种不同的试验程序，即有风源的淋雨试验、滴雨试验和*性试验给出的。a．有风源的淋雨试验主要模拟自然降雨过程中风吹雨的情况。适用于户外使用且没有防雨措施的设备，其主要雨量参数包括：降雨强度较小10cm／h；雨滴直径0．5～4．5mm；水平风速不小于18m／s；试验时间30min；试样温度每30min淋雨试验开始时至少比雨水温度高10℃；试验用水当地水源的水。b．滴雨试验主要模拟滴水情况。适用于有防雨措施但暴露在外的上表面可能有凝结水或泄漏水的设备。其主要雨量参数包括：雨滴直径0．5～4．5mm；滴水量不小于280＋30－0L／m2．h；试验时间15minc．*性试验不是模拟自然降雨，而是考核受试设备*性，为设备的*性提供一个较高的置信度。适用于大型受试设备，有风源的淋雨试验不能满足试验要求时采用。其主要雨量参数包括：雨滴直径2～4．5mm；喷嘴压力不小于375kPa；试验时间40min相对湿度:80%～98%RH;重量:200（kg）;工作室尺寸:0（mm）;温度范围:RT--35（℃）;材质:304不锈钢;型号:PH-LX-500PH-LX-010;**:国产;加工定制:否;
