高压开关测试仪:【天正华意电气设备(武汉市分公司)tianzh3611-15】专注于产品的研发生产,生产的产品质量好,价格合理,紧跟市场潮流,不断推出新颖、时尚的高压开关测试仪款式,满足您的个性化需求。联系人:杨经理,地址:平度市平安路2号。

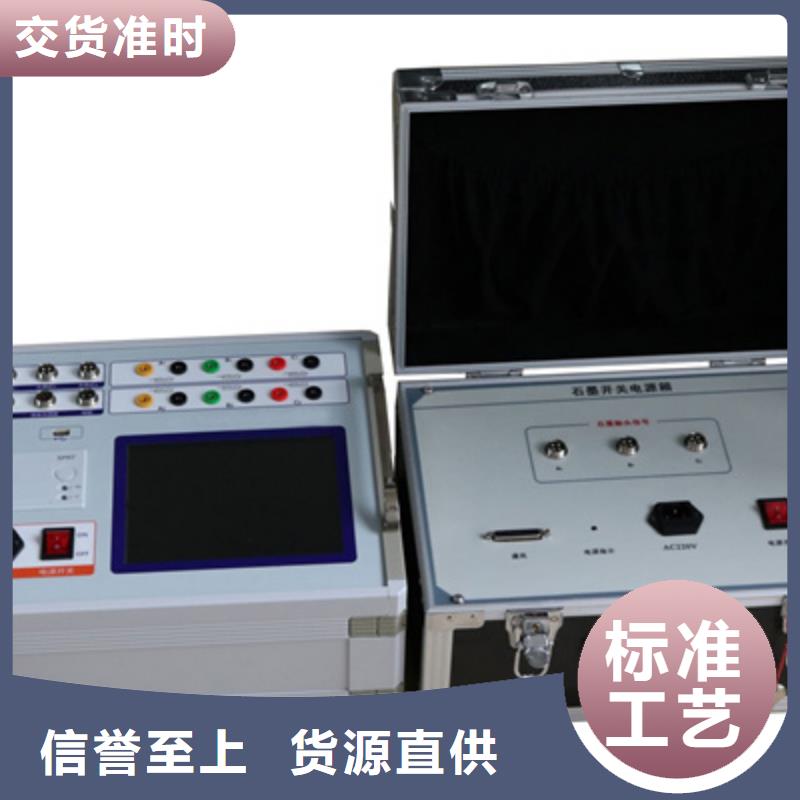

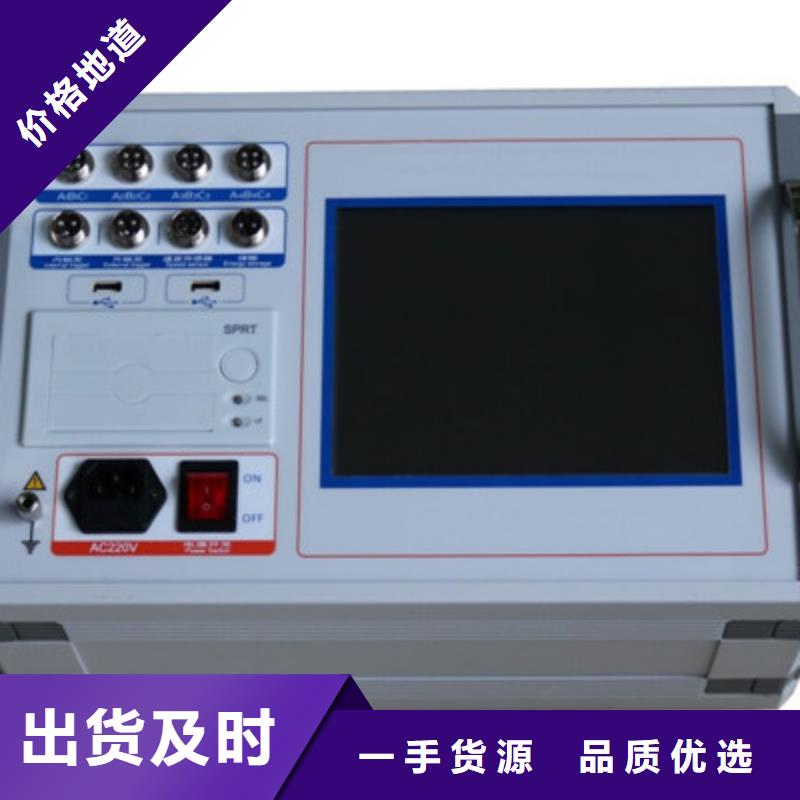

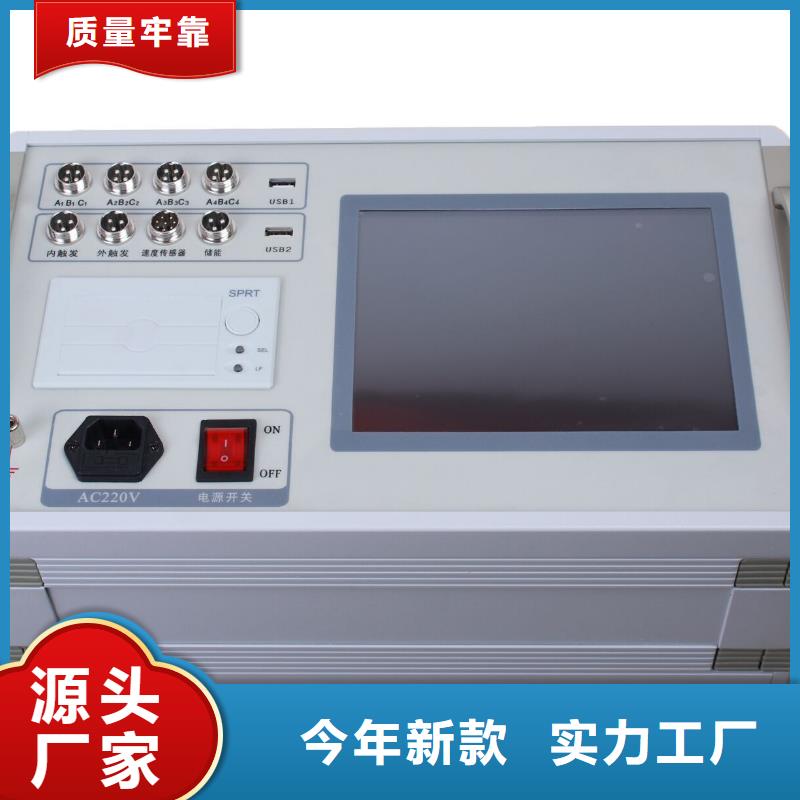

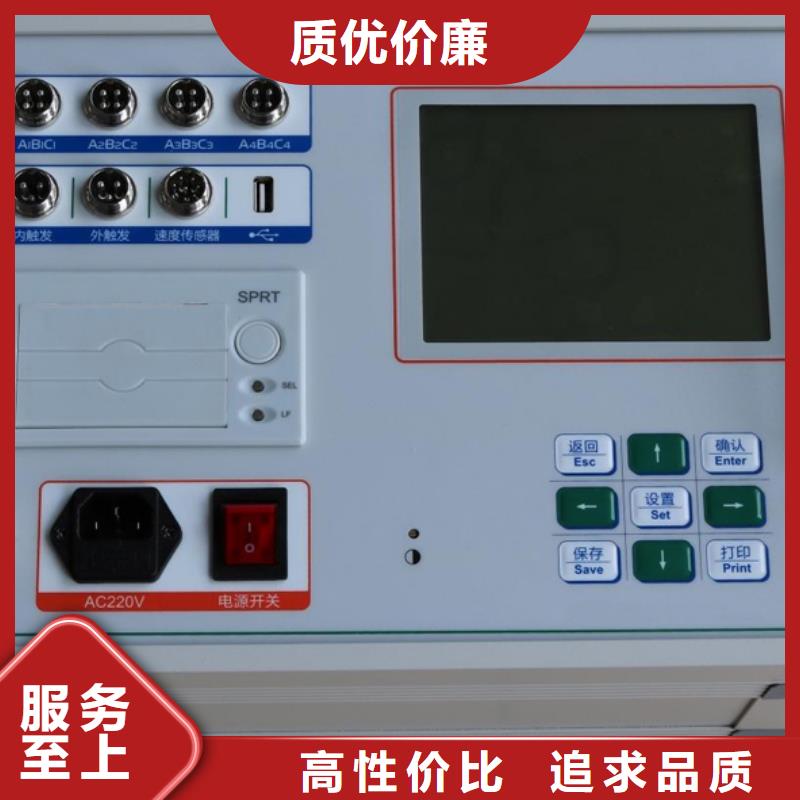

高压开关测试仪 主要技术参数：1．时间测量：12路 固有分闸（合闸）时间分闸（合闸）相内不同期分闸（合闸）相间不同期合闸（分闸）弹跳时间（弹跳次数）测试范围：0.01ms～20s，分辨率：0.01ms,测试范围：20s～200s，分辨率：0.1ms,在200ms以内准确率：(0.1％t±0.1)ms2.合闸电阻测量：3/6路固有分闸（合闸）时间分闸（合闸）相内不同期分闸（合闸）相间不同期合闸电阻投入时间3. 测量范围：20～10KΩ,分辨率0.1Ω，准确度：3％±1个字4.石墨触头测量：3/6路固有分闸（合闸）时间（选配）分闸（合闸）相内不同期分闸（合闸）相间不同期测量电流：10A5．速度测量：刚分（刚合）速度指定时间段（行程段或角度段）平均速度6. 测速范围：1mm传感器 0.01～25.00m/s，0.1mm传感器 0.001～2.50m/s0.5°角度传感器 1周波/ 0.5°7．行程测量：动触头行程（行程）接触行程（开距）过冲行程或反程（超程）直线传感器：50mm，分辨率:0.1mm，测量范围：0-50mm.360线传感器：360о，分辨率:0.5о,测量范围：5-1000mm.8. 电流显示：电30A,分辨率：0.01A。9.仪器电源 ：AC/DC 220V ± 10％；50Hz ± 2％10.直流电源输出:DC20～260V连续可调，DC110V≤30A（短时），DC220V≤ 20A(短时)。11.外触发触发电压：AC/DC10-300V，电流≤120A12.隔离开关测量范围：⑴、电压输出：DC10～260V（可调）；⑵、电源输出时间：0.01-20秒（可设置）；⑶、断口信号采集时间为200秒；⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数13.主机体积：360×260×170mm14.使用环境： -20℃~＋50℃15.相对湿度：≤90％

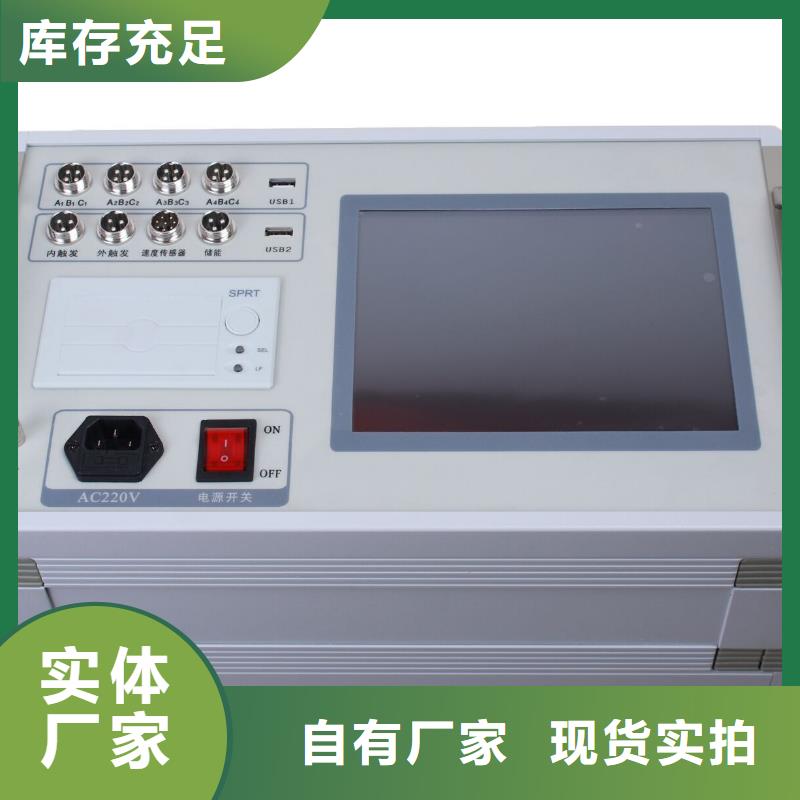

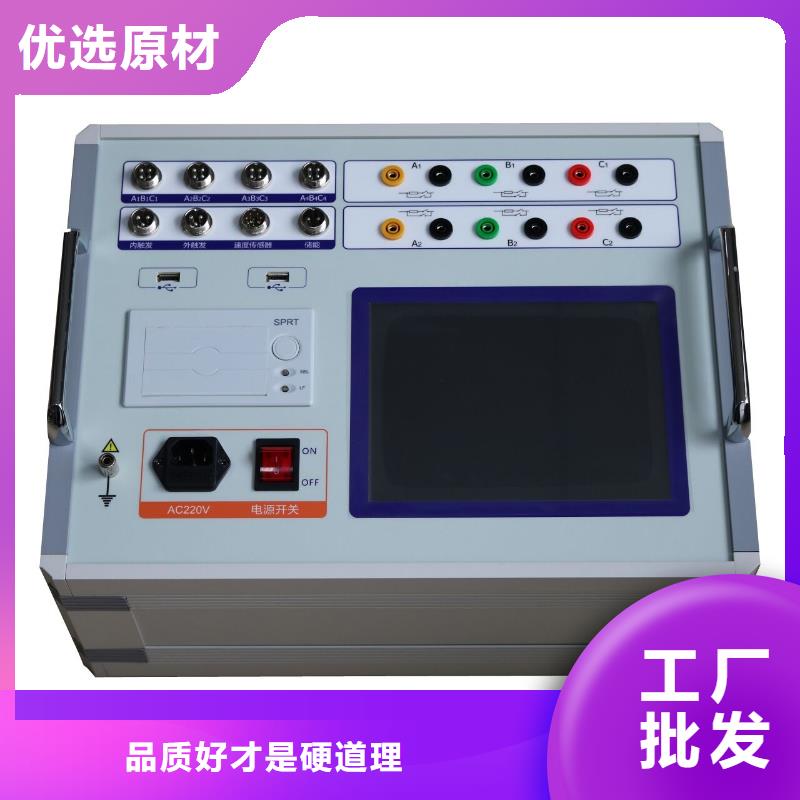

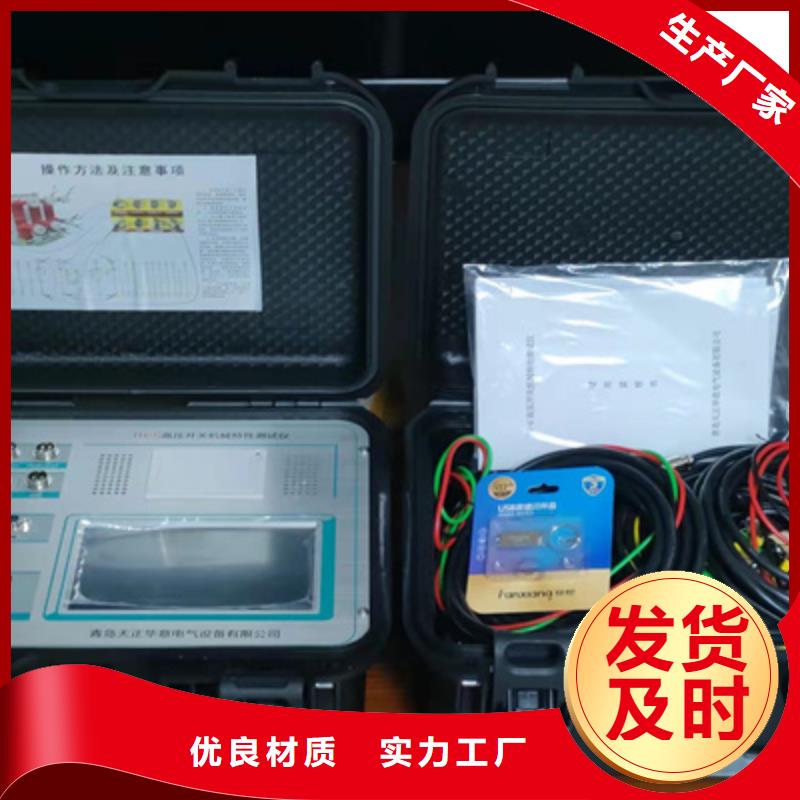

高压开关测试仪、断口线、合分闸控制、传感器安装方式：6.1.断口接线方试：该仪器共设二个断口测试输入接口，每个断口共四线，分别为A1(黄线)、B1(绿线)、C1(红线)接三相动触头端，GND(黑线)静触头（三相短接），总共可对六断口的断路器(开关)的测试取样。下图中以三断口和六断口断路器连接为例，断口测试输入接口都用上，连接方式为：A1、A2、接断口输入的黄线，B1、B2接断口输入绿线，C1、C2接断口输入红线，对于三相三断路器连接就只需用前一个断口测试信号输入接口，其中A1断口为主断口。（注：三断口，六断口断路器共一个公共地GND）双端接地示意图6.2内触发分合闸控制接线方法：现场试验时，如果采用仪器内部电源，合闸控制线（红色）、分闸控制线（绿色）、公共线（黑色）接入到仪器面板的“内触发”端口（航空插头）, 仪器 分＋、合＋、负 输出时，一般须接在辅助开关接点前（可有效保护线圈和仪器）。接线时注意切断高压开关装置自有的操作电源（断开刀铡或者拔掉保险），以免两种电源冲突,损坏仪器.

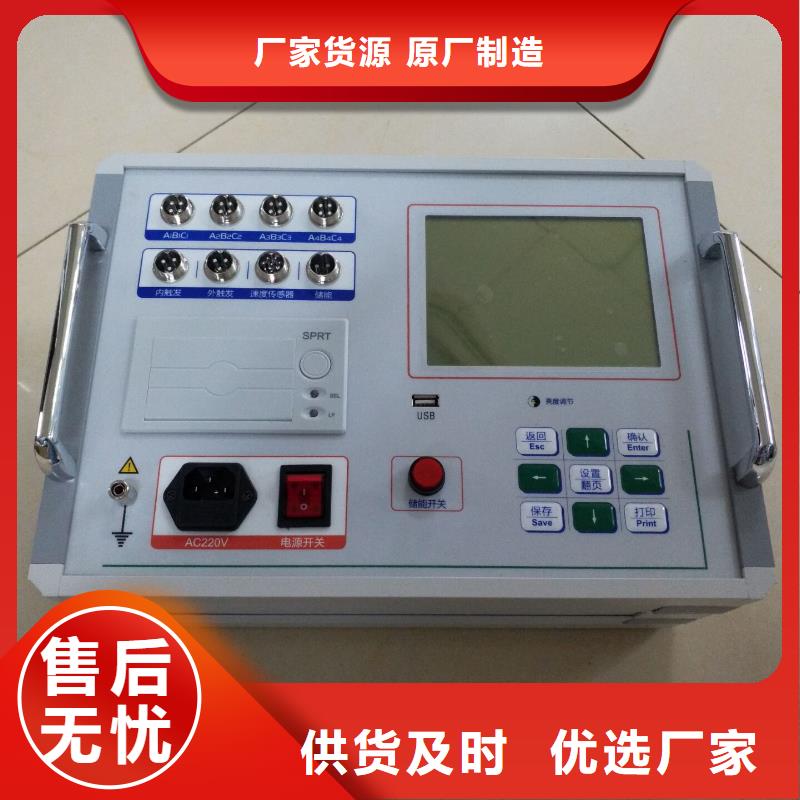

高压开关测试仪 菜单说明：开机后进入仪器操作主界面：A、文件菜单：点击文件菜单，如下图：⑴、新建：点击此菜单，刷新成空白屏幕。⑵、打开：点击此菜单，打开先前保存的测试数据或进入其他数据库。⑶、保存：点击此菜单，以当前测试的日期自动命名保存，再点击OK键关闭，如下图：⑷、生成包络线：点击此菜单，通过导入几组相同的测试数据（同一款断路器、都是合或分闸的数据 、传感器选择、速度定义等完全一致），生成包络线。⑸、加载包络线；测试完成后，点击此菜单，进行速度的包络线对比。⑹、关闭包络线：点击此菜单，关闭包络线。⑺、综合打印：点击此菜单，打印测试的全部数据。⑻、当前页打印：点击此菜单，只打印当前页的测试数据。⑼、退出：点击此菜单，退出测试关机，日常测试完毕后，直接关闭电源即可。B、点击设置菜单，如下图：⑴、参数设置：点击此菜单，设置开关类型、传感器选择、采集时间、操作电压等参数 的设置，如下图：①、采集时间是指断口信号采集时间长度，通常设置为1秒，可根据需要设置， 可设置200秒。②、预置行程是指设置断路器的总行程（开距加超程），点击数字14弹出输入键盘，编码器360和传感器必须设置，再点击启动预置行程。直线传感器可以不 需要设置进行测试。以下是数字键盘，点Esc键删除当前输入的数字，点Enter键确认输入的数字。如下图：③、操作电压是指当前断路器的动作电压，通过数字键盘来输入。④、速度选项：根据厂家给的速度定义输入，如果不知道当前断路器的速度定义，真空选择项，SF6选择一项。⑤、主断口：默认为A1为主断口，也可以根据需要设置其他的断口为主断口（如果 主断口损坏或传感器装在其他相上使用）⑥、触发方式中的自触发：选择此项主要是针对没合（分）闸线圈的断路器，测量 弹跳时间和次数、三相不同期、速度等参数，其分（合）闸时间是推算出来的。⑦、设置完成后点击退出存盘。⑵、扩展平均速度定义菜单：此菜单主要是针对一些速度定义比较特殊的断路器使用，数据测量完成后再进行速度定义计算。⑶、附加信息菜单：主要是输入测试人员名称及断路器的编号。
