直流高压发生器当被试电路击穿导致高压输出过载时此灯闪亮。需要关闭电源，重新启动。“冲击高压输出”插座——此高压插座可直接输出仪器设定的直流高压并加到被测电缆的故障相端头。四、注意事项：1、使用前，直流高压一体化发生器必须可靠接系统地。2、开机时必须将“电压调节”旋钮逆时针旋到小。3、“保护指示灯”亮时，必须将“电压调节”旋钮左旋至小，断开电源后重新启动。4、关机时，先将电压调节至小再关电源，“冲击高压选择”调到“0（放电）”位，。对电容器和被测电缆进行充分放电后再拆连接线。五、随机附件：1、高压线 一条2、接地线 条3、电源线 一条4、使用说明书 一份5、产品合格证

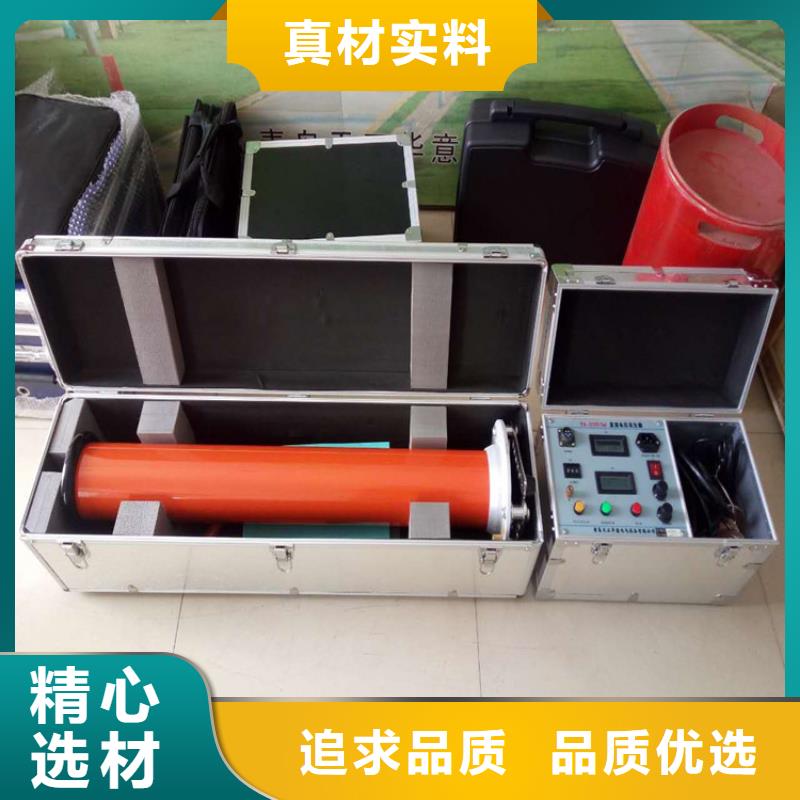

直流高压发生器.几种测量方法1.一般测量时，当接好线后，先把联接试品的线悬空，升到试验电压后读取空试时的电晕和杂散电流I，然后接上试品升到试验电压读取总电流Ⅰ1；试品泄漏电流：Io ＝Ⅰ1—I’2.当需要测量被试品泄漏电流时，则应在高压侧串入高压微安表(见下图)微安表接入试品CX高压侧接线图微安表必须有金属屏蔽，应采用屏蔽线与试品联接。高压引线的屏蔽引出应与仪表端的屏蔽紧密联接。如果试品表面污秽要排除试品表面泄漏电流的影响可在试品高电位端用裸金属软线紧密绕几圈后与高压引线的屏蔽相联接(见下图)。3.对氧化锌、磁吹避雷器等试品接地端可拆开的情况下，也可采用在试品的底部(地电位侧)串入电流表进行测量的方式。 当要排除试品表面泄漏电流的影响，可用软的裸铜线在试品地电位端绕上几圈并与屏蔽线的屏蔽相联接(见下图)4.对于氧化锌避雷器等小电容试品一般通过测压电阻放电时间很快。而对电缆等大电容试品一般要待试品电压自放电至试验电压的20％以下，再通过配套的放电棒进行放电。待试品充分放电后挂好接地线，才允许进行高压引线的拆除和更换接线工作。八、产品成套性1．控制箱 1台2．高压倍压筒 1节3．使用说明书 1份4．产品检验合格证 1份5．备用熔断丝 若干个6．电源电缆1根7．专用接地线 1组8．放电棒 1根9．限流电阻1根九、质量保证1.我公司提供的仪器设备均能满足需方的要求，并无偿提供售前技术服务。2.我公司产品在生产过程中得到有效的检验和控制，严格按ISO9001质量体系生产服务出厂。3.我公司产品质量均满足我公司的企业标准和相关标准。十、服务承诺本产品整机保修一年，实行“三包 ” ，终身维修，在保修期内凡属本公司设备质量问题，提供免费维修。由于用户操作不当或不慎造成损坏，提供优惠服务。我们将期待您对本公司产品提

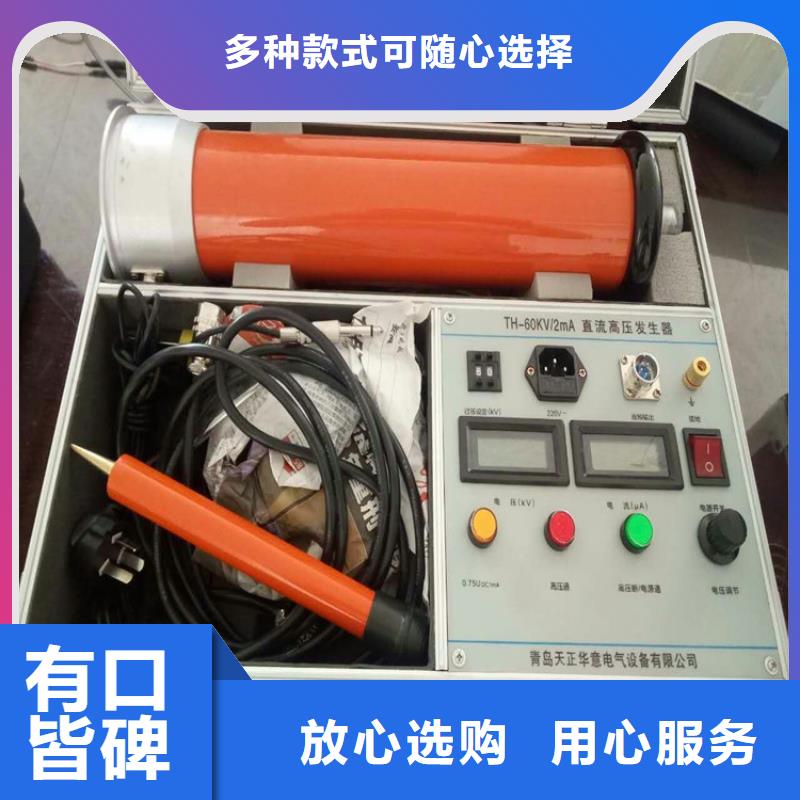

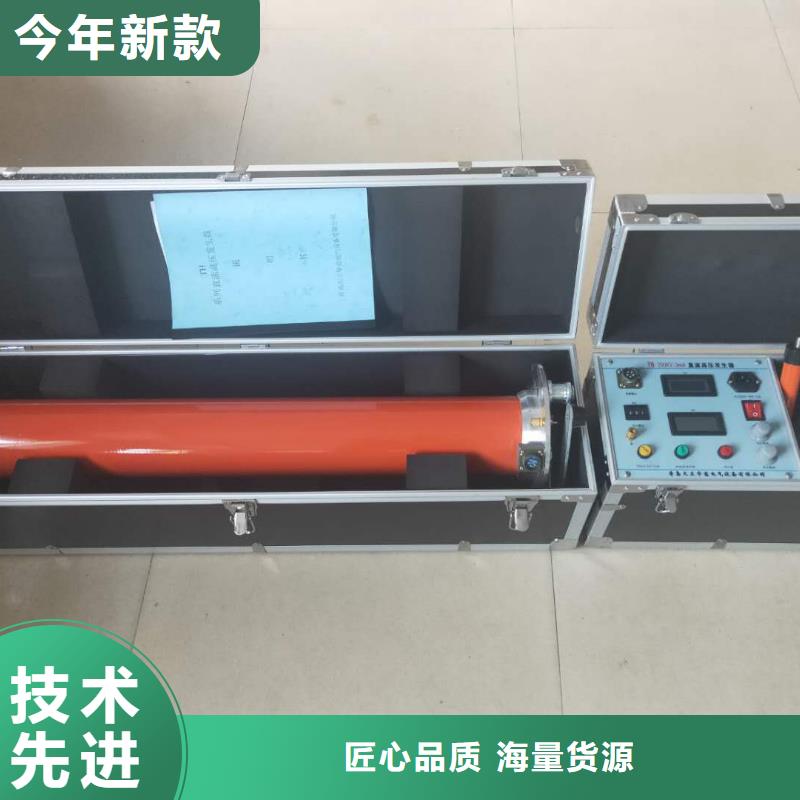

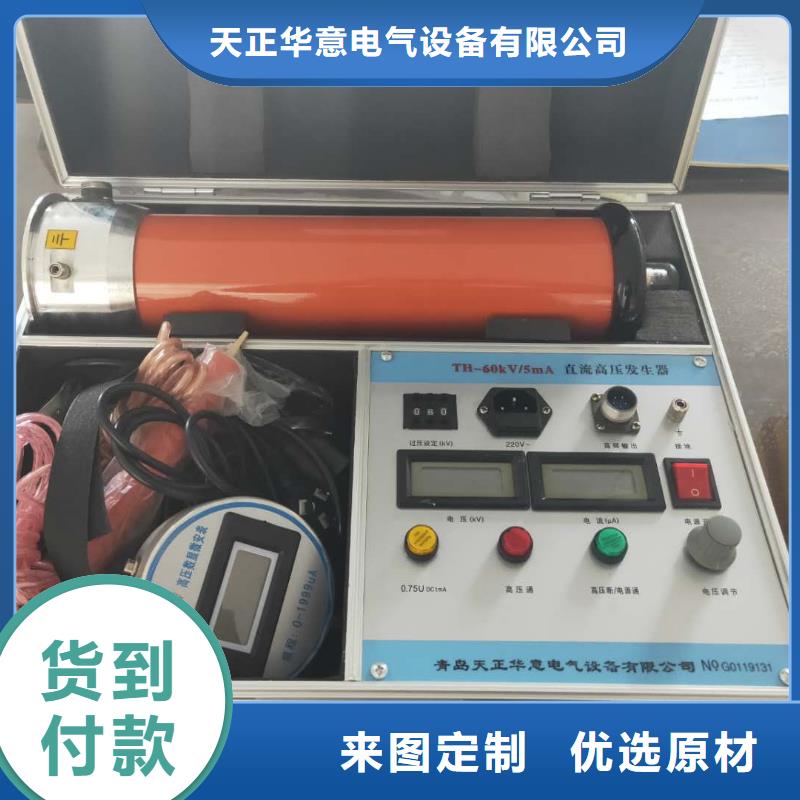

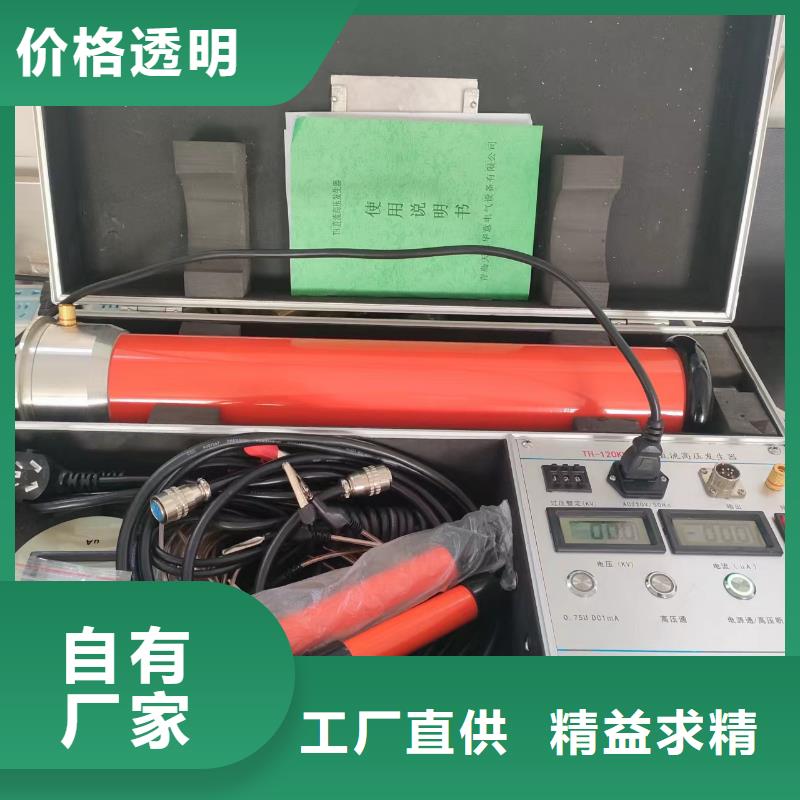

直流高压发生器使用说明4.1 面板说明图2 面板示意图1．接地柱。2．高压输出插座。3．220 V交流电源带保险输入插座。4．电源开关。5．数显电流表：显示输出直流电流值。6．数显电压表：显示输出直流高压值。7．电压设定拔码开关：耐压试验时用于设定 输出电压值。输出电压超过设定电压时，仪器自关闭输出同时过压灯亮并蜂鸣器报警。8．0. 5U带灯按键：用于当前输出高压的0.5倍高压输出。按下此键后指示灯亮输出高压便自动下降0.5倍，只有关闭电源开关后才可复位。9．高压通带灯按键：此按键只有在调压电位器回到零位后才能按下，指示灯亮并蜂呜器响。10. 带灯高压断/复位按键：按下此按键关闭输出，过流过压保护并蜂呜器响时按下此键仪器复位。11.调压电位器：用于调结输出电压值。4.2 操作说明使用前应将被试品、控制箱可靠接地，用专用高压线与被试品连接好。接通电源开关，将仪器预热5分钟，然后设定好所需电压的大小值，将升压电位器沿反时针方向旋回到零位后，按下带灯高压通按键蜂呜器响并指示灯亮后，再沿顺时针方向慢慢调节升压电位器，同时注视电流表、电压表数值，直到达到所需电流、电压值时为止。如需要输出当前电压的0.5倍值时，只要按下0.5U按键，输出便自动下降到当前电压的0.5倍值，不必调节升压电位器。如要终止试验，可按复位键或关掉电源来关闭输出。 单位名称：青岛天正华意电气设备有限公司
